01
Kiválasztás és méretezés
A terhelés jellegéből, a túlterhelésből, a fékezési igényből, a környezetből és a hálózatból választjuk ki a frekvenciaváltót vagy a szervóerősítőt, és hozzá a motort, az enkódert, a féket és a szűrőket.
Hajtástechnika — komplett villamos hajtások egy kézből
Frekvenciaváltós és szervóhajtások a kiválasztástól az üzembe helyezésig: a gépéhez méretezzük a hajtást és a motort, beszerezzük márkafüggetlenül, szekrénybe építjük, a helyszínen paraméterezzük és üzembe helyezzük — és ha kell, később javítjuk is.
MÁRKA
Márkafüggetlen: Siemens, ABB, Danfoss, Lenze…
HAJTÁS
Frekvenciaváltó · szervó · motor
KÖR
Méretezés → szekrény → üzembe helyezés
UTÁNA
Javítás komponens-szinten
Áttekintés

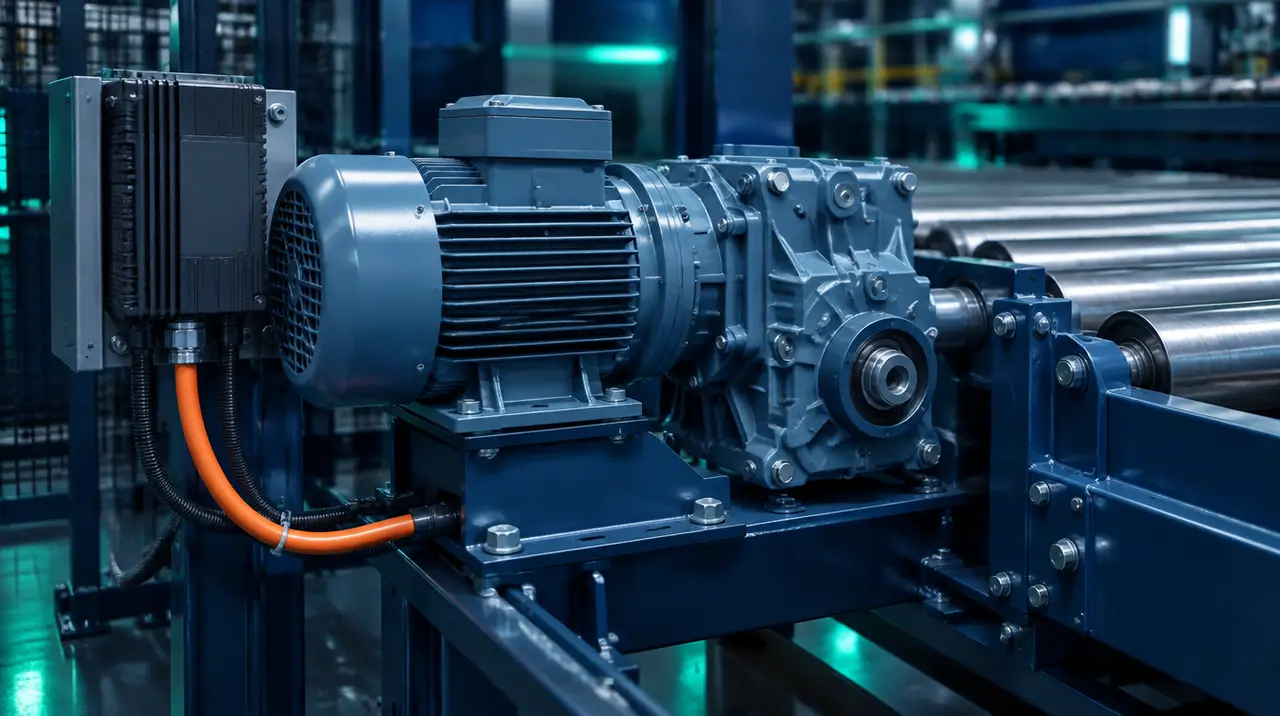

Mi a komplett hajtás?
A komplett hajtás a gép mozgatásához szükséges teljes villamos lánc: a frekvenciaváltó vagy szervóerősítő, a hozzá illő motor (szükség szerint enkóderrel és fékkel), a védelem és a szűrés, a fékellenállás, a kábelezés és a paraméterezés. Ha ezt egy kéz tervezi, szereli és helyezi üzembe, nincs „senki földje” a váltó, a motor és a vezérlés között.
Márkafüggetlen megközelítés. A típust a feladat, a meglévő vezérlés terepi busza és az üzem tartalékkészlete alapján választjuk — Siemens SINAMICS, ABB, Danfoss VLT, Schneider Altivar, Lenze, SEW-EURODRIVE és más gyártók hajtásaival dolgozunk. Mivel frekvenciaváltókat és szervóhajtásokat javítunk is, a hajtás teljes élettartamára egy partnere marad.
Mit kap nálunk
Kiválasztás és méretezés a gépéhez
Gyári új hajtás, márkafüggetlenül
Szekrénybe építve, EMC-helyesen
Paraméterezés és üzembe helyezés a helyszínen
Javítás később is — egy kézből
Felépítés
A komplett hajtás egy ábrán
Hálózattól a gépig: mi kerül a hajtásszekrénybe, mi a gépre, és hogyan kapcsolódik a hajtás a PLC-hez. A frekvenciaváltó belső felépítését a frekvenciaváltó-oldalon mutatjuk be.
Részletesen: a frekvenciaváltó működése · a szervóhajtás szabályozása · Ecodesign és IE-osztályok
Mit vállalunk
Komplett hajtás a kiválasztástól az üzembe helyezésig
Egy-egy lépést külön is vállalunk — például csak a méretezést, vagy egy meglévő hajtás paraméterezését és üzembe helyezését.
02
Új hajtás szállítása
Gyári új frekvenciaváltó, szervóhajtás és motor márkafüggetlenül — a feladathoz és a meglévő rendszerhez (terepi busz, tartalékkészlet) illő gyártótól.
03

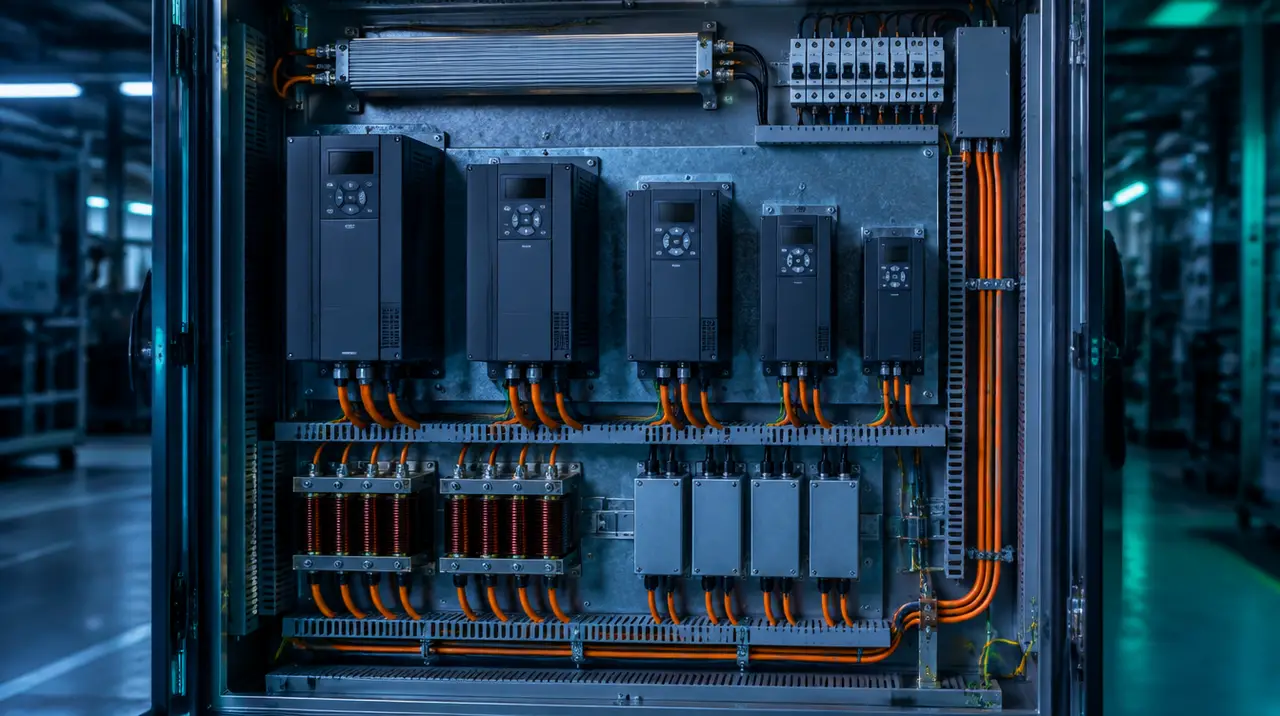

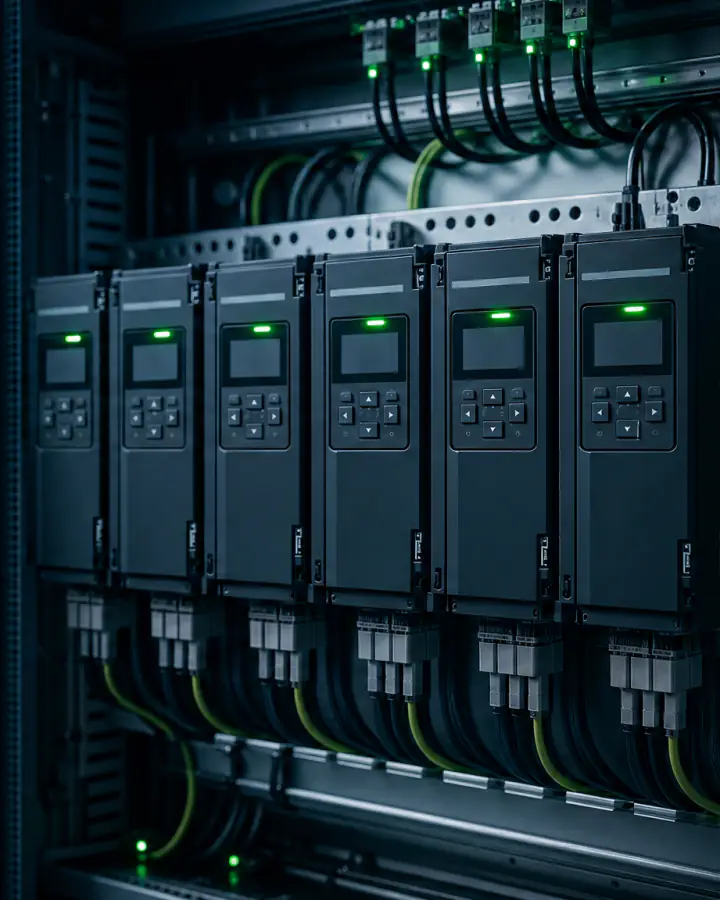

Szekrénybe építés
Hajtásszekrény összeállítása: védelem, hálózati fojtó, EMC-szűrő, fékellenállás, hűtés, árnyékolt motorkábel-bekötés — a helyszíni munka előtt előkészítve.
04
Paraméterezés és üzembe helyezés
A helyszínen: bekötés-ellenőrzés, motor-azonosítás, alapjel és terepi busz (PROFINET, EtherCAT, Modbus), próbaüzem terhelés alatt, paraméter-mentés.
05
Javítás, ha kell
A beépített hajtást később komponens-szinten javítjuk, márkafüggetlenül — kifutott típusokat is.
06
Kifutott hajtás kiváltása
MICROMASTER, MASTERDRIVES, Lenze 9300 és társaik: gyári utódra cseréljük, a paramétereket átvisszük.
Méretezés
Hogyan méretezünk frekvenciaváltót és motort?
A rosszul méretezett hajtás túlmelegszik, túláram- vagy túlfeszültség-hibával áll le, és idő előtt tönkremegy. Ezeket a szempontokat minden hajtásnál végignézzük.
| Szempont | Mit vizsgálunk | Mi következik belőle |
|---|---|---|
| Terhelés jellege | Négyzetes nyomaték (szivattyú, ventilátor) vagy állandó nyomaték (szalag, emelő, extruder, keverő) | Ettől függ, hogy normál (ND) vagy nehéz (HD) üzemre méretezett típus kell, és mekkora túlterhelés-tartalék. |
| Áram, nem csak kW | A motor névleges árama és az indítási, gyorsítási csúcsáram | A váltót áramra méretezzük — a kW-adat önmagában félrevezethet, például sokpólusú vagy régi motornál. |
| Fékezés, lassítás | Nagy tehetetlenségű terhelés, emelő, gyakori leállítás | Fékellenállás (fékchopperrel) vagy visszatápláló egység kell, különben túlfeszültség-hibával áll le a hajtás. |
| Környezet | Hőmérséklet, tengerszint feletti magasság, por, nedvesség, szekrény hőterhelése | Teljesítménycsökkentés (derating), IP-védettség és szekrényhűtés — a túlmelegedés a leggyakoribb hibaok. |
| Hálózat és EMC | Felharmonikusok, zavarkibocsátás, a telepítési környezet (MSZ EN 61800-3: C1–C4) | Hálózati fojtó vagy szűrő, EMC-szűrő és árnyékolt, kétvégén földelt motorkábel. |
| Motor és kábel | Szigetelés frekvenciaváltós táplálásra, saját hűtés alacsony fordulaton, kábelhossz | Hosszú motorkábelnél dU/dt- vagy szinuszszűrő; csapágyáram ellen szigetelt csapágy vagy földelőkefe. |
| Visszacsatolás | Pozíció- vagy nyomatékpontosság, zárt hurkú szabályozás | Enkóder vagy rezolver kell — szervóhajtásnál mindig, vektorszabályozásnál igény szerint. |
| Kommunikáció | A meglévő PLC terepi busza vagy I/O-jelei | PROFINET, EtherCAT, PROFIBUS, Modbus vagy EtherNet/IP — a hajtás a meglévő vezérlésbe illeszkedik. |
Döntés
Frekvenciaváltó, szervó vagy lágyindító?
A feladat dönti el, melyik hajtás kell. A frekvenciaváltót, a szervót és a lágyindítót javítjuk is — kattintson a részletekért.
| Hajtás | Mit tud | Tipikus alkalmazás |
|---|---|---|
| Frekvenciaváltó | Fordulatszám-szabályozás aszinkron (vagy állandómágneses) motorral | Szivattyú, ventilátor, szállítószalag, keverő, kompresszor — részterhelésen jelentős energiamegtakarítás |
| Szervóhajtás | Pozíció, sebesség és nyomaték pontos szabályozása enkóderes visszacsatolással | Csomagoló-, adagoló- és megmunkálógépek, gyors, pontos tengelymozgások |
| Lágyindító | Csak a felfutást és a leállást kíméli; üzem közben a motor teljes fordulaton jár | Nagy motorok indítása, ahol nincs szükség fordulatszám-állításra |
| Csillag-delta indítás | Indításkor csillag (≈ 1/3 áram és nyomaték), majd delta; fordulatszámot nem szabályoz | Ventilátor, szivattyú, terheletlenül induló kompresszor — egyszerű, de csak könnyű indításhoz |
Energia
Miért takarít meg energiát a frekvenciaváltó?
Szivattyúknál és ventilátoroknál a felvett teljesítmény közelítőleg a fordulatszám harmadik hatványával arányos (affinitási törvények). Ha a fojtószelep helyett a fordulatszámot csökkentjük, már kisebb visszaszabályozás is érezhető megtakarítást hozhat — a pontos számot a terhelési profil dönti el.
Az (EU) 2019/1781 Ecodesign-rendelet a motorokra (IE3, egyes teljesítménytartományokban IE4) és a frekvenciaváltókra (IE2) is minimális hatásfokot ír elő. Részletek az Ecodesign-cikkünkben; a saját gépére az energia-megtakarítás kalkulátorral becsülhet.
Affinitási törvény
P₂ / P₁ ≈ (n₂ / n₁)³Példa: 80%-os fordulatszámon a szivattyú felvett teljesítménye elméletben kb. 51%-ra csökken (0,8³ ≈ 0,51). A valós érték a rendszer statikus emelőmagasságától és a hatásfokoktól függ.Folyamat
4 lépés a működő hajtásig
Tételes, írásos ajánlat a kivitelezés előtt — árajánlatot és határidőt a székhelyünk ad ki.
1
Felmérés
A gép, a motor adattáblája, a terhelés, a környezet és a meglévő vezérlés felmérése — szükség szerint a helyszínen.
2
Méretezés és ajánlat
Hajtás-koncepció, típusválasztás, tételes írásos ajánlat a székhelytől. Ön dönt, mielőtt bármit elkezdenénk.
3
Beszerzés és szekrény
Az új hajtás beszerzése, a hajtásszekrény összeállítása és előkészítése a helyszíni munkára.
4
Üzembe helyezés
Bekötés-ellenőrzés, paraméterezés, terepi busz, próbaüzem terhelés alatt, paraméter-mentés és átadás.
Gyakori kérdések
Hajtástechnika — GYIK
Mi az a komplett hajtás?
A komplett hajtás a gép mozgatásához szükséges teljes villamos lánc: a frekvenciaváltó vagy szervóerősítő, a hozzá illő motor (szükség szerint enkóderrel, fékkel), a védelem és a szűrés (megszakító, hálózati fojtó, EMC-szűrő), a fékellenállás, a kábelezés és a paraméterezés. Az IEM ezt egy kézből adja: kiválasztjuk és méretezzük, beszerezzük, szekrénybe építjük, a helyszínen paraméterezzük és üzembe helyezzük.
Hajtástechnika, frekvenciaváltó, inverter — mi a különbség?
A hajtástechnika a teljes szakterület: minden, ami a gépet mozgatja. A köznyelvben a hajtástechnika gyakran a mechanikai elemeket (hajtómű, szíj, lánc) is jelenti; mi a villamos hajtással foglalkozunk. A frekvenciaváltót sokan invertnek vagy VFD-nek hívják — ugyanarról az eszközről van szó: a motor fordulatszámát a tápfeszültség frekvenciájának változtatásával szabályozza.
Megmaradhat a régi motor, ha frekvenciaváltót teszünk elé?
Sok esetben igen, de előbb ellenőrizni kell: alkalmas-e a motor szigetelése frekvenciaváltós táplálásra, elég-e a saját hűtése alacsony fordulaton, mekkora a csapágyáram kockázata, és milyen hosszú a motorkábel. A felméréskor ezeket megvizsgáljuk, és ha kell, kimeneti szűrőt vagy új motort javaslunk.
Hogyan méretezik a frekvenciaváltót?
Nem csak a kW-adat alapján: a motor névleges áramából, a terhelés jellegéből (szivattyú, ventilátor vagy állandó nyomatékú szalag, emelő), a szükséges túlterhelésből, a fékezési igényből és a környezetből (hőmérséklet, tengerszint feletti magasság, szekrény hőterhelése) indulunk ki. Ebből adódik a normál vagy nehéz üzemre méretezett típus és a kiegészítők köre.
Szekrénybe szerelve is szállítják a hajtást?
Igen. A hajtásszekrényt a védelemmel, a hálózati fojtóval vagy szűrővel, a fékellenállással és a hűtéssel együtt állítjuk össze; az árnyékolt motorkábeleket EMC-helyesen kötjük be. A szekrény a helyszíni munka előtt előkészíthető, így a gép leállása rövidebb.
Ki helyezi üzembe a hajtást, és hol vállalják?
Kollégáink a helyszínen helyezik üzembe: bekötés-ellenőrzés, motoradatok és motor-azonosítás, alapjel és terepi busz (PROFINET, EtherCAT, Modbus), próbaüzem terhelés alatt, végül a paraméterek mentése. Magyarország egész területén és a környező országokban dolgozunk.
Mennyibe kerül egy komplett hajtás?
Az ár a teljesítménytől, a gyártótól, a kiegészítőktől, a szekrénytől és az üzembe helyezés körétől függ, ezért felmérés után tételes, írásos ajánlatot adunk. Árajánlatot és határidőt kizárólag a székhelyünk ad ki írásban.
Milyen gyártók hajtásaival dolgoznak?
Márkafüggetlenül: többek között Siemens SINAMICS, ABB, Danfoss VLT, Schneider Altivar, Lenze, SEW-EURODRIVE, Yaskawa, Mitsubishi, Allen-Bradley PowerFlex, Control Techniques, KEB, Delta és WEG. A választást a feladat, a meglévő vezérlés (terepi busz) és az üzem tartalékkészlete határozza meg.
Mi történik, ha később meghibásodik a hajtás?
A beépített hajtást komponens-szinten javítjuk, márkafüggetlenül, kifutott típusokat is. Garantált reakcióidőt keretszerződéses partnereinknek vállalunk.
Kapcsolódó szolgáltatások
Kapcsolódó szolgáltatások
Tudásbázis
Mélyebben is utánajárna?
Hajtást tervez vagy cserél?
Írja meg a motor adattábláját (kW, A, V, fordulatszám), a gépet és a feladatot. Kollégánk visszajelez a megoldási lehetőségekről — kötelezettség nélkül.
